Hallo! Als Lieferant von Verlängerungsfedernbaugruppen werde ich oft gefragt, wie die Federrate einer Verlängerungsfedernbaugruppe berechnet wird. Heute werde ich dich in super einfacher - verstehen - wie man den ganzen Prozess durchführen.
Lassen Sie uns zunächst verstehen, was die Frühlingsrate tatsächlich bedeutet. Die Federrate einer Verlängerungsfederanordnung ist die Menge an Kraft, die erforderlich ist, um die Feder um einen bestimmten Abstand zu strecken. Es ist wie ein Maß dafür, wie steif oder flexibel Ihre Feder ist. Wenn Sie eine hohe Federrate haben, müssen Sie mehr Kraft benötigen, um die Feder zu dehnen, und umgekehrt.
Die Grundlagen der Verlängerungsfederbaugruppe
Bevor wir in die Berechnungen einsteigen, ist es wichtig, ein wenig über die Komponenten einer Verlängerungsfederanordnung zu wissen. Eine Verlängerungsfeder hat normalerweise ein helikales Spulendesign mit Haken an beiden Enden. Diese Haken ermöglichen es, dass die Feder an anderen Teilen in einem System befestigt wird.
Wenn wir darüber sprechenFederbaugruppeEs ist nicht nur der Frühling selbst. Es kann andere Elemente wie Unterlegscheiben, Stifte oder Klammern umfassen, die zusammenarbeiten, um die gesamte Setup -Funktion ordnungsgemäß zu machen.
Faktoren, die die Federrate beeinflussen
Es gibt mehrere Faktoren, die die Federrate einer Verlängerungsfederanordnung beeinflussen können.
Drahtdurchmesser
Die Dicke des Drahtes, mit dem die Feder eine große Rolle spielt. Ein dickerer Draht führt im Allgemeinen zu einer höheren Federrate. Das liegt daran, dass ein dickerer Draht stärker und widerstandsfähiger gegen gedehnt ist. Wenn Sie beispielsweise zwei Federn aus demselben Material vergleichen, jedoch mit unterschiedlichen Drahtendurchmessern, benötigt die mit dem dickeren Draht mehr Kraft, um sich um die gleiche Menge zu dehnen.
Spulendurchmesser
Der Durchmesser der Spulen ist auch wichtig. Ein größerer Spulendurchmesser führt normalerweise zu einer niedrigeren Federrate. Stellen Sie sich das so vor: Wenn Sie eine größere Spule haben, gibt es mehr Platz für den Frühling, um sich zu erweitern, sodass es nicht so viel Kraft braucht, um sie zu dehnen.
Anzahl der Spulen
Die Anzahl der Spulen im Frühjahr ist ein weiterer Schlüsselfaktor. Mehr Spulen bedeuten normalerweise eine niedrigere Federrate. Jede Spule kann ein wenig zum Dehnen der Feder beitragen, sodass mehr Spulen die Kraft über eine größere Anzahl von Segmenten ausbreiten, was es einfacher macht, die Feder insgesamt zu dehnen.
Material
Die Art des Materials, aus dem die Feder hergestellt wird, kann seine Federrate stark beeinflussen. Unterschiedliche Materialien haben unterschiedliche Steifheit. Beispielsweise hat eine Feder aus hohem Kohlenstoffstahl eine andere Federrate als eine aus Edelstahl. Hoch -Kohlenstoffstahl ist oft steifer, sodass er im Allgemeinen eine höhere Federrate aufweist.
Berechnung der Federrate
Lassen Sie uns nun in das Nitty einsteigen - die Federrate berechnen. Es gibt eine Formel, die Sie verwenden können, und sie ist eigentlich nicht so kompliziert, wie sie zuerst erscheinen mag.
Die Formel für die Federrate (k) einer Verlängerungsfeder lautet:
[k = \ frac {gd^{4}} {8nd^{3}}]
Wo:
- (k) ist die Federrate (in Pfund pro Zoll oder Newtons pro Millimeter, abhängig von Ihrem Einheitssystem).
- (G) ist der Modul der Starrheit des Materials. Dieser Wert variiert je nach Art des Materials. Zum Beispiel ist (g) für Stahl ungefähr (11,2 \ times10^{6}) psi (Pfund pro Quadratzoll) oder (77,2 \ times10^{3}) mpa (megapascals).
- (d) ist der Drahtdurchmesser.
- (n) ist die Anzahl der aktiven Spulen. Aktive Spulen sind die Spulen, die tatsächlich zur Dehnung der Feder beitragen. Manchmal gibt es einige Endspulen, die für Befestigungszwecke verwendet werden und nicht dehnen. Daher müssen Sie diese beim Zählen der aktiven Spulen ausschließen.
- (D) ist der mittlere Spulendurchmesser. Dies ist der durchschnittliche Durchmesser der Spulen, den Sie berechnen können, indem Sie den äußeren Durchmesser der Feder messen und den Drahtdurchmesser subtrahieren.
Nehmen wir an, Sie haben eine Verlängerungsfeder aus Stahl. Der Drahtdurchmesser ((d)) beträgt 0,1 Zoll, die Anzahl der aktiven Spulen ((n)) 10 und der mittlere Spulendurchmesser ((d)) 1 Zoll. Der Modul der Starrheit ((g)) für Stahl ist (11.2 \ times10^{6}) psi.
Zunächst berechnen wir (d^{4} = (0,1)^{4} = 0,0001), (d^{3} = 1^{3} = 1).
Dann ersetzen wir diese Werte in die Formel:
[k = \ frac {11.2 \ times10^{6} \ times0.0001} {8 \ times10 \ times1}]
[k = \ frac {1120} {80} = 14] Pfund pro Zoll
Die Federrate dieser Verlängerungsfeder beträgt also 14 Pfund pro Zoll. Dies bedeutet, dass Sie 14 Pfund Kraft benötigen, um die Feder um 1 Zoll zu dehnen.
Testen und Überprüfung
Durch die Berechnung der Federrate unter Verwendung der Formel erhalten Sie eine Schätzung, aber es ist immer eine gute Idee, den Frühling unter realen - weltweiten Bedingungen zu testen. Sie können einen Feder -Tester verwenden, bei dem es sich um ein Gerät handelt, das eine bekannte Kraft auf die Feder ausübt und die Dehnung misst.
Durch Vergleich der gemessenen Federrate mit dem berechneten können Sie sehen, ob es Abweichungen gibt. Wenn dies vorhanden ist, kann dies auf Faktoren wie Herstellentoleranzen oder Änderungen der Materialeigenschaften während des Produktionsprozesses zurückzuführen sein.
Anwendungen von Verlängerungsfederbaugruppen
Verlängerungsfederanordnungen werden in einer Vielzahl von Anwendungen verwendet.

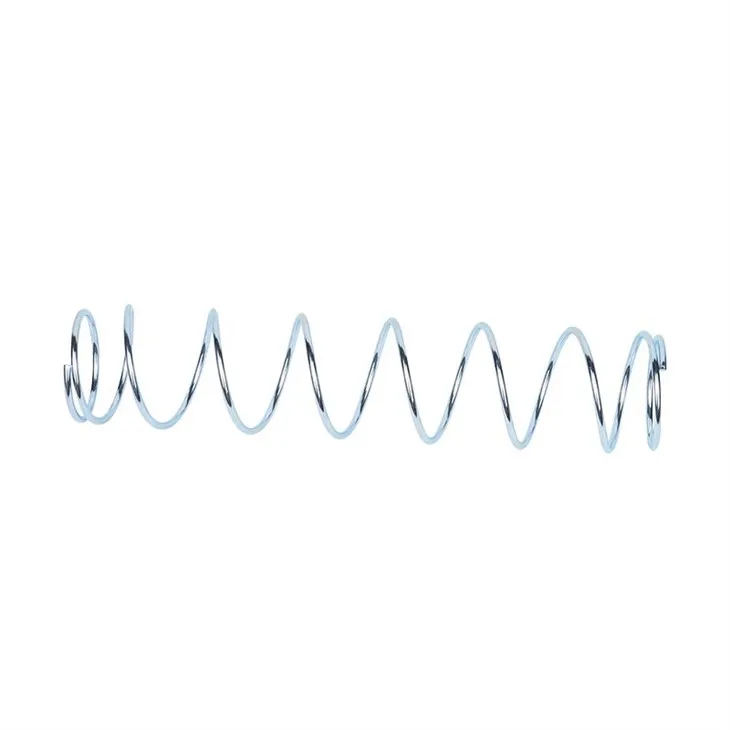

In Automobilanwendungen können sie in Dingen wie Türrücken und Kofferraumverschlüsse gefunden werden.Feder elektroplierendwird manchmal in diesen Baugruppen verwendet, um Korrosionsbeständigkeit zu liefern, insbesondere in Teilen, die den Elementen ausgesetzt sind.
In Industriemaschinen werden in Fördersystemen erweiterte Springbaugruppen verwendet, wo sie bei Spannung und Ausrichtung helfen.Schleifenkompressionsfederkann auch Teil dieser Setups sein, um einen reibungslosen Betrieb zu gewährleisten.
Warum wählen Sie unsere Verlängerungsfederbaugruppen
Als Lieferant von Extension Spring Assembly sind wir stolz darauf, hochwertige Produkte anzubieten. Wir verwenden die besten Materialien und den besten Zustand - der - Kunstherstellungsprozesse, um sicherzustellen, dass unsere Federn genaue Federrate und eine hervorragende Leistung haben.
Unser Expertenteam kann Ihnen auch bei maßgeschneiderten Spring -Assemblys helfen. Unabhängig davon, ob Sie eine bestimmte Federrate oder eine eindeutige Konfiguration benötigen, haben wir Sie abgedeckt.
Wenn Sie sich auf dem Markt für Erweiterungs -Frühlingsbaugruppen befinden oder Fragen zur Berechnung der Federraten oder unserer Produkte haben, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, die perfekte Lösung für Ihre Bedürfnisse zu finden.
Referenzen
- "Mechanical Springs Handbook" von Designer 'Guide Corporation
- "Spring Design and Application" von Society of Automotive Engineers
